i.产品优势：
-
显示每个防区的工作电压值，电压值可无极调控（0.7KV~6.5KV）
-
显示每个防区的工作电流值
-
防区报警显示，可实现监控每个防区情况，一旦报警被触发立即闪烁并报警提示
-
连接键盘可实现128台主机同时远程控制，无需增加报警主机，可实256个防区统一管理和控制
-
加密的CAN-BUS总线通讯
-
脉冲频率可调控
-
报警响应时间调控
-
继电器报警输出时间可调控
-
采用4.3寸真彩屏设计
-
采用国际知名品牌恩智浦NXP芯片设计，采用高性能的ARM Corte-M3微控制器，具有较高的整合度和低功耗
-
内置拔码式单地址码模块，自带拔码开关，使用多防区时无需另外增加地址码模块，可以直接接入485总线与键盘通信
-
多功能继电器控制，可编程输出继电器扩展让脉冲电子围栏与视频监控安防等其他系统完美的契合

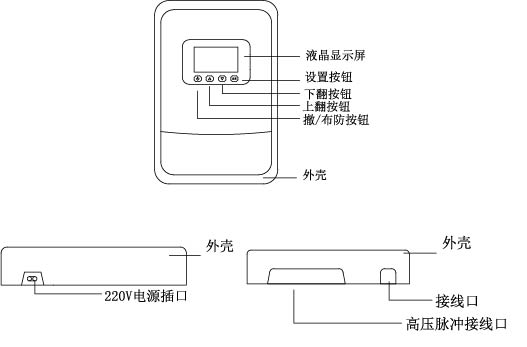

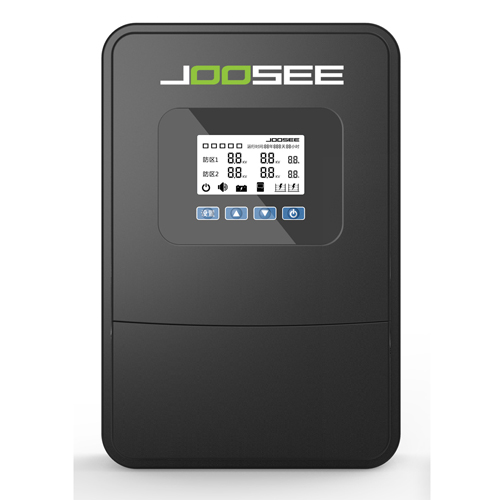

ii.产品外观：
|
型号 |
DS-PF-E0204N |
DS-PF-E0206N |
|
|---|---|---|---|
|
技术参数 |
接线方式 |
4线制 |
6线制 |
|
防区数目 |
双防区 |
||
|
通信方式 |
RS485，以太网（RJ45） |
||
|
通信线缆长度 |
RS485:1200米（通过光纤连接光端机可不受限） 以太网：≤100m（组网后不受限） |
||
|
报警输出 |
4路开关量输出（2路为防区报警输出，1路为外部开关量报警输出,1路主机掉电报警输出） |
||
|
主机输出电源 |
DC：12V/1A（过载保护） |
||
|
总线接口 |
1个RS485接口，1个以太网RJ45接口 |
||
|
可外接设备 |
网络报警主机、以太网交换机 |
||
|
输入集成 |
1对开关量输入集成 |
||
|
电压调节 |
无级调控（按0.1KV增减调节） |
||
|
最大负载能力 |
3000欧姆 |
||
|
脉冲峰值 |
5000-10000V |
||
|
脉冲电流超过300mA的持续时间 |
＜1.5ms |
||
|
脉冲周期 |
≥1S |
||
|
脉冲电流电流峰值 |
＜10A |
||
|
脉冲持续时间 |
≤0.1s |
||
|
脉冲最大能量 |
≤5J |
||
|
脉冲最大电量 |
≤2.5mc |
||
|
蓄电池接口 |
1个接口，供蓄电池接入DC 12V |
||
|
电气参数 |
供电电源 |
AC90-260V，±10%， 50HZ |
|
|
功耗 |
30W |
||
|
工作温度 |
-30℃ - +55℃，±10% |
||
|
工作湿度 |
10％- 90％ |
||
|
指示方式 |
液晶显示屏 |
||
|
产品外观设计 |
工业化流线型设计 |
||
|
阻燃系数 |
UL94V-0 |
||
|
材质 |
ABS工程塑料 |
||
|
安装方式 |
壁挂 |
||
|
尺寸（mm） |
380mm高×255mm宽×100mm深 |
||
|
重量（不包含蓄电池） |
3.8KG |
||
i.产品应用示意图：
ii.产品应用领域：
基于“上下贯通，左右关联”的安防综合信息管理平台网络建设格局的理念，Medal 702G构建了完整的产品体系，可应用于：变电站、工厂、小区、学校、别墅、仓库、机场、军事基地、看守所、监狱等场所。
